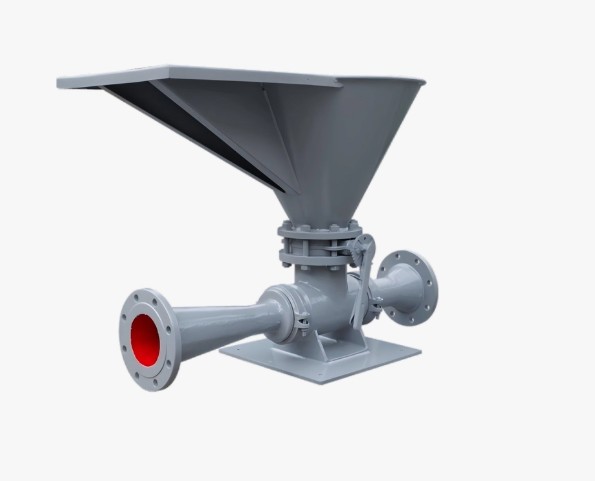

Воронка смесительная ВС-3: надёжное оборудование для приготовления буровых растворов
20.08.2026 Техника
Качественное приготовление бурового раствора — один из ключевых факторов успешного строительства нефтяных и газовых скважин. В циркуляционных системах буровых установок особое место занимает струйная смесительная воронка, обеспечивающая быстрое и равномерное введение химических реагентов и утяжелителей в жидкую основу. Профессиональная продажа ВС-3 и других моделей гидроворонок позволяет нефтегазовым компаниям получить современное оборудование, соответствующее строгим отраслевым требованиям и способное работать в сложных полевых условиях.
Назначение и сфера применения
Смесительная воронка ВС-3 разработана специально для подготовки буровых растворов на водной основе и углеводородных эмульсий. Оборудование применяется при выполнении следующих технологических операций:
- Введение жидких и порошкообразных реагентов в буровой раствор.
- Обработка и корректировка свойств циркулирующей жидкости.
- Утяжеление раствора путём добавления барита, гематита или других материалов.
- Предварительное диспергирование химических реагентов перед подачей в ёмкости.
- Приготовление свежих буровых растворов с заданными реологическими характеристиками.
Оборудование эффективно используется при бурении нефтяных и газовых скважин, капитальном и текущем ремонте скважин, а также в технологических линиях цементирования и гидроразрыва пласта.
Принцип работы
Функционирование гидроворонки ВС-3 основано на эжекционном принципе. Циркуляционный насос подаёт под давлением поток бурового раствора через специально профилированное сопло в смесительную камеру. В этой зоне формируется высокотурбулентный поток, который создаёт разрежение и захватывает порошкообразные или жидкие компоненты из приёмной воронки. Интенсивное турбулентное перемешивание обеспечивает равномерное распределение вводимых материалов по всему объёму жидкости, исключая образование комков и расслоений. Готовая однородная смесь через выходной патрубок поступает в циркуляционную систему или приёмную ёмкость.
Технические характеристики
Модель ВС-3 обладает оптимальными параметрами для применения на большинстве буровых установок средней и высокой производительности:
- Производительность по буровому раствору — от 120 до 160 м³/ч, что позволяет эффективно обслуживать технологические линии с соответствующим расходом.
- Производительность по твёрдой фазе — 8–10 т/ч, обеспечивая контролируемую загрузку порошкообразных реагентов и утяжелителей.
- Рабочее давление на входе — 0,3–0,6 МПа, совместимо с большинством стандартных циркуляционных насосов.
- Условный диаметр входа и выхода — 125 мм, что упрощает интеграцию в существующую трубопроводную обвязку.
- Габаритные размеры — не более 1600 × 650 × 870 мм, что позволяет компактно размещать оборудование на буровой площадке.
- Масса изделия — не более 110 кг, обеспечивая удобство транспортировки и монтажа.
Конструктивные особенности
Инженерное исполнение ВС-3 продумано с учётом специфики работы на буровых площадках, где оборудование подвергается интенсивным нагрузкам и воздействию агрессивных сред. Ключевые конструктивные решения включают:
- Износостойкие материалы проточной части — обеспечивают устойчивость рабочих элементов к абразивному воздействию порошковых реагентов и циркулирующего раствора.
- Цинконаполненная эмаль — наружное покрытие устойчиво к буровым растворам, включая составы на углеводородной основе, и обеспечивает долговременную защиту металлических поверхностей от коррозии.
- Ремонтопригодная конструкция — упрощает обслуживание проточной части и замену элементов, подверженных естественному эксплуатационному износу.
- Фланцевые соединения — стандартизированный диаметр 125 мм позволяет быстро интегрировать воронку в технологическую схему.
Дополнительная комплектация
По требованию заказчика воронка смесительная ВС-3 может комплектоваться рядом опций, расширяющих её функциональные возможности:
- Защитная сетка — предотвращает попадание посторонних предметов и крупных фракций в смесительную камеру.
- Нож для разрезания мешков — ускоряет процесс загрузки порошкообразных реагентов из стандартной тары.
- Сопла различного диаметра — позволяют согласовать работу воронки с насосами разной производительности и оптимизировать параметры эжекции под конкретные технологические задачи.
Эксплуатационные преимущества
Применение ВС-3 в циркуляционных системах буровых установок даёт ряд существенных преимуществ:
- Высокая интенсивность смешивания — формирование высокотурбулентного потока сокращает время приготовления рабочего состава и обеспечивает однородность смеси.
- Широкий диапазон производительности — модель подходит для обработки бурового раствора в технологических линиях с расходом 120–160 м³/ч.
- Контролируемая загрузка — подача твёрдой фазы в объёме 8–10 т/ч позволяет точно дозировать утяжелители и реагенты.
- Компактность и мобильность — сравнительно небольшая масса и габариты облегчают размещение оборудования на ограниченных площадях буровой.
- Долговечность — применение износостойких материалов и защитных покрытий продлевает срок службы в агрессивных условиях эксплуатации.
- Простота обслуживания — ремонтопригодное исполнение минимизирует время простоя при плановом техническом обслуживании.
Интеграция в технологическую схему
В типовой циркуляционной системе буровой установки воронка смесительная ВС-3 устанавливается после оборудования очистки — вибросит, илоотделителей и дегазаторов. Очищенный буровой раствор поступает в смесительную воронку, где обогащается необходимыми химическими компонентами для восстановления заданных свойств. Готовый раствор затем направляется в приёмные ёмкости и далее буровыми насосами подаётся в скважину. Грамотное расположение ВС-3 в технологической цепочке обеспечивает стабильность реологических характеристик раствора на входе в ствол скважины, что напрямую влияет на качество бурения, скорость проходки и безопасность работ.
Рекомендации по эксплуатации
Для поддержания оборудования в оптимальном рабочем состоянии и продления срока его службы рекомендуется соблюдать следующие правила:
- После каждого цикла работы промывать внутренние полости чистой водой или соответствующим растворителем для удаления остатков бурового раствора и реагентов.
- Периодически контролировать состояние сопла и при необходимости заменять его на новое для сохранения эффективности эжекции.
- Проверять герметичность фланцевых соединений и своевременно обновлять уплотнительные элементы при обнаружении утечек.
- Очищать приёмную воронку и защитную сетку от механических примесей, способных затруднить подачу реагентов.
- Проводить визуальный осмотр сварных соединений и лакокрасочного покрытия для своевременного выявления коррозионных повреждений.
Подбор оборудования под конкретные задачи
При заказе воронки смесительной ВС-3 важно учитывать параметры существующей технологической системы. Для корректного подбора оборудования и подготовки коммерческого предложения необходимо указать:
- Характеристики циркуляционного насоса — производительность и создаваемое давление.
- Требуемый расход бурового раствора через смесительную воронку.
- Тип и свойства вводимых реагентов — порошкообразные, жидкие, их плотность и абразивность.
- Необходимость дополнительной комплектации — защитная сетка, нож для мешков, сопла определённого диаметра.
- Особые условия эксплуатации — климатическое исполнение, требования к материалам проточной части.
Заключение
Воронка смесительная ВС-3 представляет собой современное и надёжное решение для приготовления и обработки буровых растворов в нефтегазовой отрасли. Сочетание высокой производительности, компактных габаритов и продуманной конструкции делает это оборудование оптимальным выбором для циркуляционных систем буровых установок различного назначения. Применение износостойких материалов и защитных покрытий обеспечивает долговечность эксплуатации в агрессивных условиях, а ремонтопригодное исполнение минимизирует простои при техническом обслуживании. Инвестиции в качественное смесительное оборудование окупаются стабильной работой буровой, снижением затрат на реагенты за счёт их эффективного использования и повышением общей производительности строительства скважин. Грамотно подобранная и правильно эксплуатируемая ВС-3 становится надёжным звеном в технологической цепочке, обеспечивающим бесперебойную работу всего комплекса оборудования для приготовления бурового раствора.
